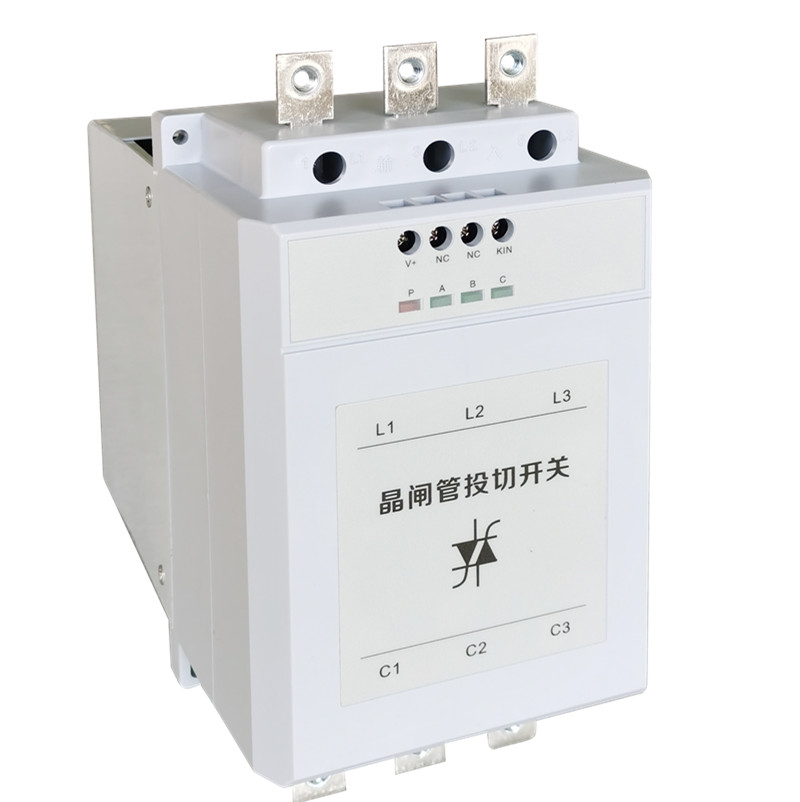

功能用途
運用于400V低電壓系統中，作為無功補償電容器專用動態快速投切開關，適用于電焊機、軋鋼、變頻爐等快速變化的沖擊性負荷現場，具有電流、溫度保護等功能，快速投切技術使得可控硅電壓過零點接通、電流過零點斷開，無合閘涌流產生。
型號說明
技術參數
額定電壓 | 400V AC±20%（共補）；230V AC±20%（分補）； |
額定頻率 | 50Hz±10% |
響應時間 | ≤20ms |
額定電流 | 45A、55A、80A、110A |
控制電壓 | DC 5～12V，10mA（控制電壓由控制器提供） |
電源電壓諧波畸變率 | ≤5.0% |
工作環境溫度 | -10℃～+50℃ |
相對濕度 | ≤90% |
外形尺寸 | L188×W117×H220 |
安裝尺寸 | 173×106 |
海拔 | ≤2000m，如有特殊海拔要求訂貨時特別注明 |

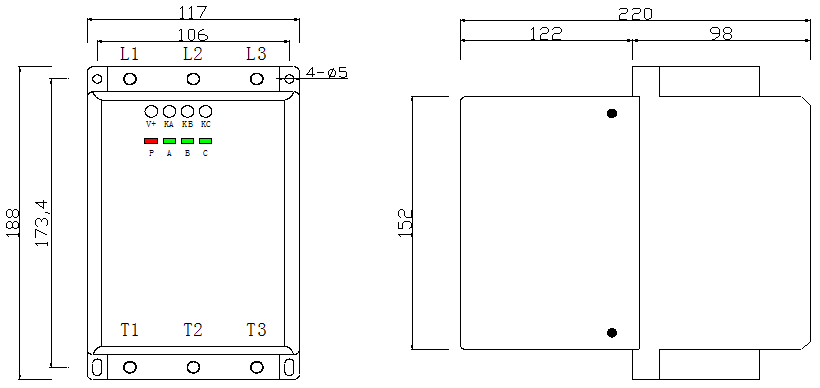

規格與尺寸
型號 | 投切容量（kVar） | 外形及安裝尺寸 | ||||
L | W | H | E | F | ||
三相共補 | ||||||
SYT-20G | 20 | 188 | 117 | 220 | 173 | 106 |
SYT-30G | 30 | 188 | 117 | 220 | 173 | 106 |
SYT-40G | 40 | 188 | 117 | 220 | 173 | 106 |
SYT-60G | 60 | 188 | 117 | 220 | 173 | 106 |
單相分補 | ||||||
SYT-20F | 3×6.67 | 188 | 117 | 220 | 173 | 106 |
SYT-30F | 3×10 | 188 | 117 | 220 | 173 | 106 |
SYT-40F | 3×13.3 | 188 | 117 | 220 | 173 | 106 |
SYT-60F | 3×20 | 188 | 117 | 220 | 173 | 106 |
接線示意

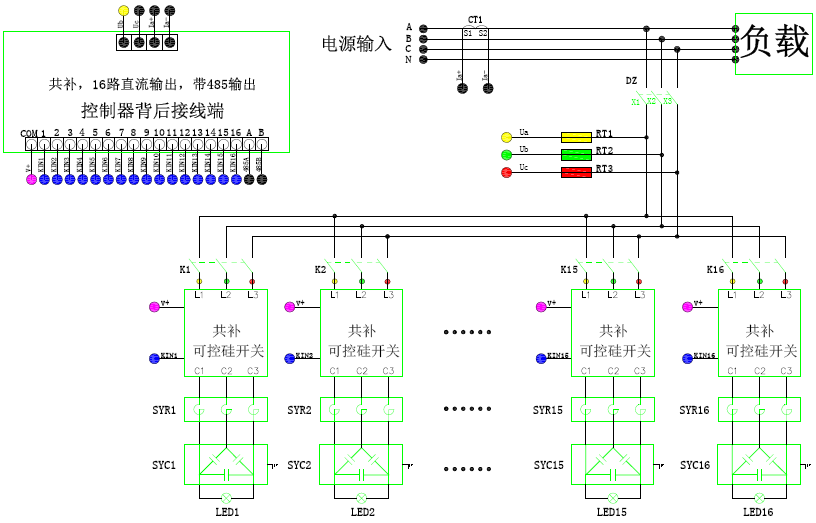

共補： |

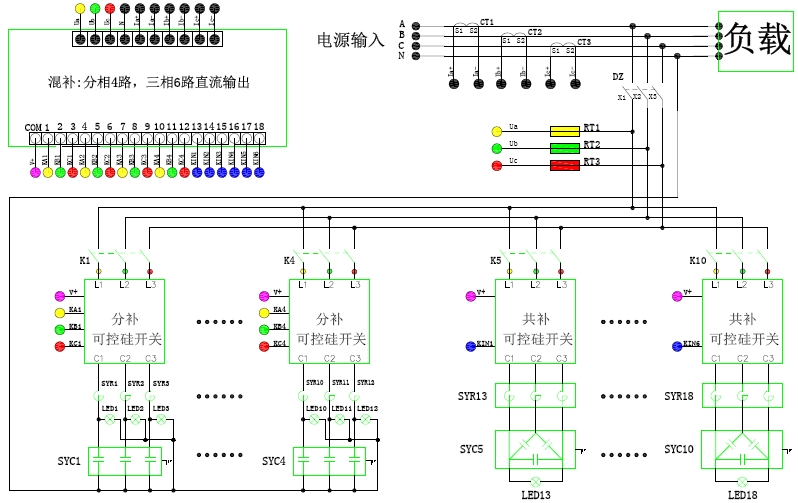

共分補混合： |
